VHDLの記述ブロック

• VHDLの記述は下記3ブロックで構成されます。

ブロック	説明
ライブラリ(library)	ライブラリやパッケージの呼出し
エンティティ(entity)	回路名, パラメータ, ポートの定義
アーキテクチャ(architecture)	回路動作の記述

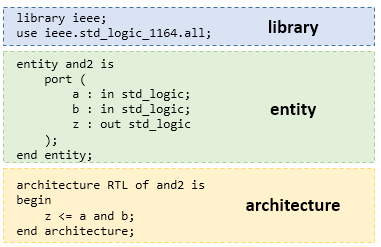

• 記述例とブロックの対応です。


libraryブロック

• 使用するライブラリとパッケージを宣言するブロックです。まずは下記の記述が「お約束」です。

  library ieee; -- 必須/標準ライブラリ
  use ieee.std_logic_1164.all; -- 必須パッケージ
  use ieee.numeric_std.all;    -- 数値演算の標準パッケージ


• 上記以外にVHDL-2008で使用するieeeライブラリのパッケージは以下ですが、この説明は別途とします。

パッケージ名	内容
use ieee.math_real.all; use ieee.math_complex.all;	数学関数や複素数演算 シミュレーション用途
use ieee.fixed_pkg.all; use ieee.float_pkg.all;	固定小数点演算 浮動小数点演算
use ieee.std_logic_textio.all;	ファイルI/O

entityブロック

• entityブロックは、回路(module_name)のentity(外部とやり取りできる信号やパラメーター)を定義します。下記は 回路モジュール名:fifo のentityの定義記述例です。

  entity fifo is
    generic (
      P_DEPTH : natural := 16;
      P_WIDTH : natural := 8
    );
    port (
      clk : in  std_logic;
      din : in  std_logic_vector(P_WIDTH-1 downto 0);
      dout: out std_logic_vector(P_WIDTH-1 downto 0)
    );
  end entity;


generic(...);

• パラメータを定義します。複数のパラメータを定義する場合は;で繋げます。

  generic (
    <parameter_name> : <type>　:= <value>;
    ...
    <parameter_name> : <type>　:= <value>  -- 最後は行末の;無し
  );


• entityのgenericで定義する値は初期値です。構造化記述では他のentityを利用する際にパラメータを指定上書きできます。この詳細説明は別途とします。


• パラメータに指定できる型にはnatural, integer, boolean, enum, array等があります。記述例で使用しているnatural は自然数...正の整数です。

port(...);

• entityブロックのport(〜);がポート名定義記述です。

  port (
    <port_name> : <direction> <signal_type>;
    ...
    <port_name> : <direction> <signal_type>  -- 最後は行末の;無し
  );


• ポートの<direction>(in/outの方向)は下記3種類です。本当は5種類ですが、RTLで使用する3種類だけ示しています。

<direction>	説明	記述例
in	入力ポート	a : in std_logic;
out	出力ポート	z : out std_logic;
inout	双方向ポート	sd : inout std_logic;

• ポートの<signal_type>(信号タイプ)は下記4種類ですが、unsigned/signedの使用についてはチームの記述ルールに従って下さい。

<signal_type>	説明	記述例
std_logic	1bitのポート	a : in std_logic;
std_logic_vector	多bitのポート	z : out std_logic_vector(7 downto 0);
unsigned	多bitのポート(符号無し)	q : unsigned std_logic_vector(7 downto 0);
signed	多bitのポート(符号付き)	y : signed std_logic_vector(7 downto 0);

• VHDL-2008では、portの<signal_type>に、enum, record, arrayも使用することができます。下記はrecordの使用例です。Interfaceとして利用しています。

  type axi_stream is record
    tdata  : std_logic_vector(31 downto 0);
    tvalid : std_logic;
    tready : std_logic;
  end record;

  entity axi_master is
    port (
      m : out axi_stream
    );
  end entity;


• VHDL-2008では、portに初期値を設定することができます。ですが、この記述を合成対象のRTLで使用するのは避けて下さい。RTLとNetlistの間で検証結果に違いを生じさせることがあります。テストベンチ側だけに適用しましょう。

  entity foo is
    port (
      enable : in std_logic := '1'
    );
  end entity;


architectureブロック

• 回路<entity_name>の記述種別<architecture_name>と、内部信号/他の回路接続/論理動作を記述するブロックです。つまり回路の中身です。大きくは<declarative_region>(宣言部)と、<statement_region>(実装部)で構成されます。

  architecture <architecture_name> of <entity_name> is
    <declarative_region>
  begin
    <statement_region>
  end architecture;


<architecture_name>(アーキテクチャ名)

• <architecture_name>(アーキテクチャ名)は任意ですが、慣習的にルールが決まっています。下記のパターンが多いです。実務時はチームのルールに従って下さい。

<architecture_name>	説明
rtl	論理合成可能な記述
gate	論理合成後のゲートネットリスト記述
sim	テストベンチ等Simulation用記述(論理合成不可)

<declarative_region>(宣言部)

• 回路が使用する信号等の内部リソースを宣言/定義します。VHDL-2008で使用できるものは下記です。ローカルpackageとして機能します。packageの説明ついては別途。

種別	説明
signal	内部信号
constant	内部定数
type/subtype	型定義
record/array	構造化データ定義
function/procedure	サブプログラム
alias	別名
attribute	属性
file	ファイル(テストベンチ用)

• 記述例を列挙します。

  -- signal(内部信号)
  signal a_int : unsigned(7 downto 0);

  -- constant(内部定数)
  constant LATENCY : natural := 3;

  -- type/subtype(型定義)
  type state_t is (IDLE, RUN, DONE);

  -- record/array(構造化データ定義)
  type pixel is record
  r, g, b : unsigned(7 downto 0);
  end record;

  -- function/procedure(サブプログラム)
  -- 下記は宣言だが、実装も<declarative_region>で記述できる
  function sat_add(a, b : signed) return signed;

  -- alias(別名)
  alias sum is a_int;

  -- attribute(属性)
  attribute keep : boolean;
  attribute keep of a_int : signal is true;

  -- file(ファイル)
  file f : text;


<statement_region>(実装部)

• 実際の論理や信号接続を記述する領域です。詳細は論理記述に関する今後のレポートで説明します。


• 下記はconcurrent statements(並列/同時実行文)として扱われる記述/ブロックです
  • signal <= <logic_assignment>;
  • process ... begin 〜 end process;
  • foo: entity work.<entity> port map (...);
  • generate ... begin 〜 end generate;
  • label: bar ... begin 〜 end bar;

次回

• 次回より記述の詳細として、信号(std_logic, std_logic_vector)から見ていきます。
