JTAGコントローラの外部アクセス信号
- 今回はJTAG入出力とBSR制御を行うJTAGコントローラを扱います。まずはIC外部からアクセスする信号ですが、下記5信号が定められており、これらをまとめてTAP(Test Access Port)と呼びます。
Table 1: TAP(Test Access Port)
信号名 | in/out | 説明 |
TCK | input | クロック |
TMS | input | モードセレクト信号 |
TDI | input | シリアルデータ入力 |
TDO | output | シリアルデータ出力 |
TRST | input | コントローラリセット(オプション) |
- TCKはクロックです。Boundary Scanの場合、JTAGコントローラとBSRの両方でクロックとして利用されます。
- TMSはモードセレクト信号です。JTAGコントローラのステート制御を行います。
- TDIはシリアルデータ入力です。インストラクションやデータの入力に使用します。
- TDOはシリアルデータ出力です。TCK negエッジで出力されます。
- TRSTはJTAGコントローラのリセットですが、オプション扱いで実装のケースは稀です(*1)。
JTAGコントローラのコア側ポート
- 次はJTAGコントローラに存在するIC内部(コア)側のポート信号ですが、制御対象のBSRが持つポート依存(*2)です。前回のレポートでBSRの回路を検討しましたが、そこで列挙した信号がコントローラのコア側ポート構成を決めます。
Table 2: JTAGコントローラのコア側ポート例(実装依存)
信号名 | in/out | 接続先 | 説明 |
tdo_en_n | output | TDO IOマクロのoutput enable | TDOデータ出力/Hi-Zの切り替え制御 |
bsr_si | output | BSRチェーン最初のBSRのsi | BSRチェーンへのデータ出力 |
bsr_so | input | BSRチェーン最後のBSRのso | BSRチェーンからのデータ入力 |
bsr_capture | output | BSR capture | BSRキャプチャ制御 |
bsr_shift | output | BSR shift | BSRチェーンシフト制御 |
bsr_update | output | BSR update | BSRアップデート制御 |
bsr_mode_i | output | IO入力側割当BSRのmode | 入力 BSR mode制御 |
bsr_mode_o | output | IO出力側割当BSRのmode | 出力 BSR mode制御 |
bsr_mode_e | output | IO出力Enable割当BSRのmode | 出力Enable BSR mode制御 |

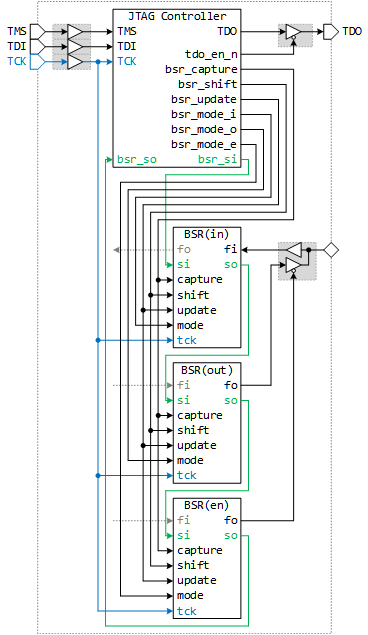

- これらの信号は、JTAGコントローラに設定されたインストラクション及び内部ステートによって適切に制御されます。Figure 1は1個の双方向IOを3個のBSRで制御する場合を例とした、JTAGコントローラとBSRの接続イメージです。

Figure 1: JTAGコントローラとBSRの接続例
JTAGコントローラのインスラクション
- JTAGコントローラに設定できるインストラクション(命令)は下記9種類が標準として定められています。これらのインストラクションの内BYPASS, EXTEST, SAMPLE/PRELOADは実装必須(Mandatory)です。またIDCODEはオプション(Optional)ですが、事実上必須として扱われます。
Table 3: JTAGコントローラのインストラクション
命令 | タイプ | 説明 |
EXTEST | Mandatory | 基板上の部品間接続をテストするための命令です。 |
SAMPLE/PRELOAD | Mandatory | ICの現入力/出力値を取得(SAMPLE)した後、 BSRへ値をロード(PRELOAD)します。 |
BYPASS | Mandatory | TDI/TDO間のシフトチェーンを1bitレジスタでバイパスします。 |
IDCODE | Optional | 部品識別の32bitレジスタ(DEVICE ID)をTDI/TDO間に接続します。 事実上Mandatoryです。 |
HIGHZ | Optional | ICの出力ポートを全てオープン(ハイインピーダンス)にします。 |
CLAMP | Optional | ICの出力ポートにBSRで設定した値を適用します。 TDI/TDO間は1bitレジスタでバイパスされます。 |
USERCODE | Optional | ユーザが設定できるレジスタ(USERCODE)をTDI/TDO間に接続します。 FPGA等ではConfiguration終了確認に利用できます。 |
INTEST | Optional | BSRを経由してICの内部へ値を設定し、そのIC出力をBSRで取得します。 |
RUNBIST | Optional | IC内のBIST回路を実行し、その出力を取得します。 |
- 今回はJTAG Boundary Scanについてレポートしているため、USERCODE, INTEST, RUNBISTは扱いません。HIGHZとCLAMPは...まぁ...入れようと思います。HIGHZ命令を入れると、前回検討したBSRでHIGHZ制御の信号を持ったmoduleも必要ですね。これについては実装時に説明を追加します。
- 今回はここまでとして、次回はEXTEST, SAMPLE/PRELOAD, BYPASS, IDCODE, HIGHZ, CLAMP命令について更に説明したいと思います。
|
Notes
- 理由は次回以降のレポート、JTAGコントローラのステートにて説明します。
- JTAGコントローラとBSRはペアで設計されます。
|
2022/03/12: 初版
2022/03/19: TDO output enable制御信号(tdo_en_n)追加
|
